Yagi EF0210LT

Obraz

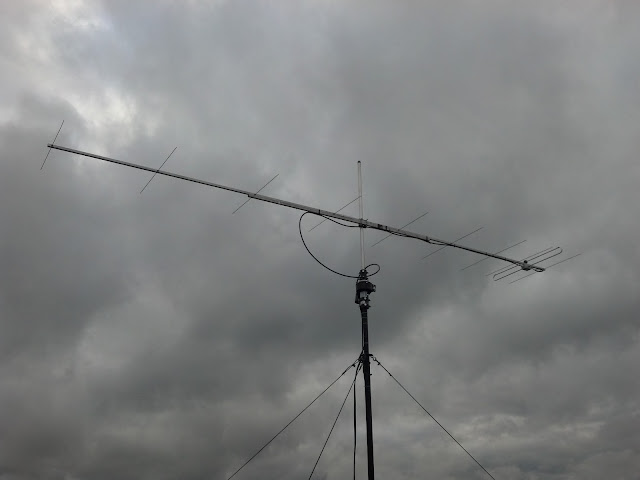

W sezonie letnim przyszedł czas na wymianę rotora a przy okazji zmianę anteny. Wybór padł na cieszącą się dobrą opinią konstrukcję Popa YU7EF a konkretnie  http://www.yu7ef.com/ef0210lt.htm . Zdecydowałem się na wersję full wypas tzn. elementy przez środek boom-u, izolowane, dipol pętlowy, symetryzator z UT250. Reflektor i direktory wykonane z drutu do spawania TIG, AlMg5 fi 4 mm np. link. Jako izolatory wykorzystałem kołki tapicerskie samochodowe Romix nr 10918, elementy wchodzą "ciasno" nie trzeba nic dorabiać, przerabiać czy kleić. Z początku myślałem, że może być problem z odpornością na wiatr i wredne ptaszyska ale drut jest sztywny a i ptaki nie siadają bo cienki :) Dipol pętlowy obliczyłem przy pomocy Yagi Calculator VK5DJ. Wyginałem giętarką do rur miedzianych, ważne żeby promień gięcia był co najmniej 25 mm wtedy nie ma problemów z "przełamywaniem" rurki aluminiowej no i warto wcześniej trochę potrenować gięcie. Zrezygnowałem również z gniazda na obudowie…
Obraz
Kolejny oświetlacz do drugiego systemu antenowego tym razem plan na dwa pasma 10/24 GHz.
Projekt zaczerpnięty ze strony W1GHZ jak i przede wszystkim z informacji od Staszka SP6GWB który używa takiego oświetlacza.   Z lekka zmienione wymiary żeby dobrze pasowało z corrugated horn który posiadam :)








Obraz
Oświetlacz z przejściem na WR-42 do anteny offsetowej 35 cm . Link do wymiarów http://home.planet.nl/~alphe078/24ghz2.htm ,




OX-220

Obraz
OCXO OX-220, za cenę 12 zł nie ma co się zastanawiać z kupnem. Parametry dostępne pod adresem : link dodatkowo dorobiłem płytkę z filtrem dolnoprzepustowym który obliczył Czesiek SQ9MTS :), jak będę w Wąsoczu poproszę o sprawdzenie na analizatorze.
Link do schematów, płytek i wzorów pcb pod "prasowankę"
